En este primer módulo voy a llevarte a la base real de todo.

Antes de tocar sensores, cables o software, necesito que entiendas qué es una ECU desde el punto de vista lógico y científico.

Aquí vamos a trabajar sobre:

• Qué es realmente una ECU desde la ingeniería de control

• Cómo una ECU toma decisiones en tiempo real

• Por qué una ECU no “falla”, sino que responde a datos

• Diferencia entre:

  • Programa (firmware)

  • Calibración (mapas)

  • Estrategias de corrección

• Cómo se estructura internamente una ECU moderna:

  • Adquisición de señales

  • Conversión analógica-digital

  • Procesamiento lógico

  • Generación de salidas

Te voy a mostrar por qué el escáner solo te muestra una capa superficial, y por qué muchos diagnósticos fallan incluso cuando “todo parece correcto”.

👉 Al terminar este módulo, dejas de ver la ECU como algo misterioso y empiezas a verla como lo que es:
un sistema lógico que puedes comprender y analizar.

Sensores automotrices desde la física y la señal, no desde el repuesto

Aquí es donde empezamos a marcar una diferencia brutal con la formación tradicional.

No voy a decirte simplemente:

“Este es el TPS, este es el MAP”.

Voy a enseñarte:

• Por qué cada sensor funciona como funciona

• Qué fenómeno físico está midiendo

• Cómo ese fenómeno se convierte en una señal eléctrica

• Cómo la ECU interpreta esa señal

Trabajamos sensores como:

• TPS

• MAP

• IAT

• CLT

• CKP

Pero desde:

• Tipos de señal (analógica, digital, frecuencia)

• Rangos reales de funcionamiento

• Señales incoherentes que no generan código de error

• Influencia de masas, referencia de 5V y ruido eléctrico

• Casos donde el sensor “mide” pero la información es errónea

Aquí te explico algo clave:

Un sensor puede estar “bien eléctricamente” y aun así provocar fallas graves.

👉 Después de este módulo, dejas de cambiar sensores por intuición
y empiezas a diagnosticarlos con lógica técnica.

En este módulo entramos en el corazón del curso.

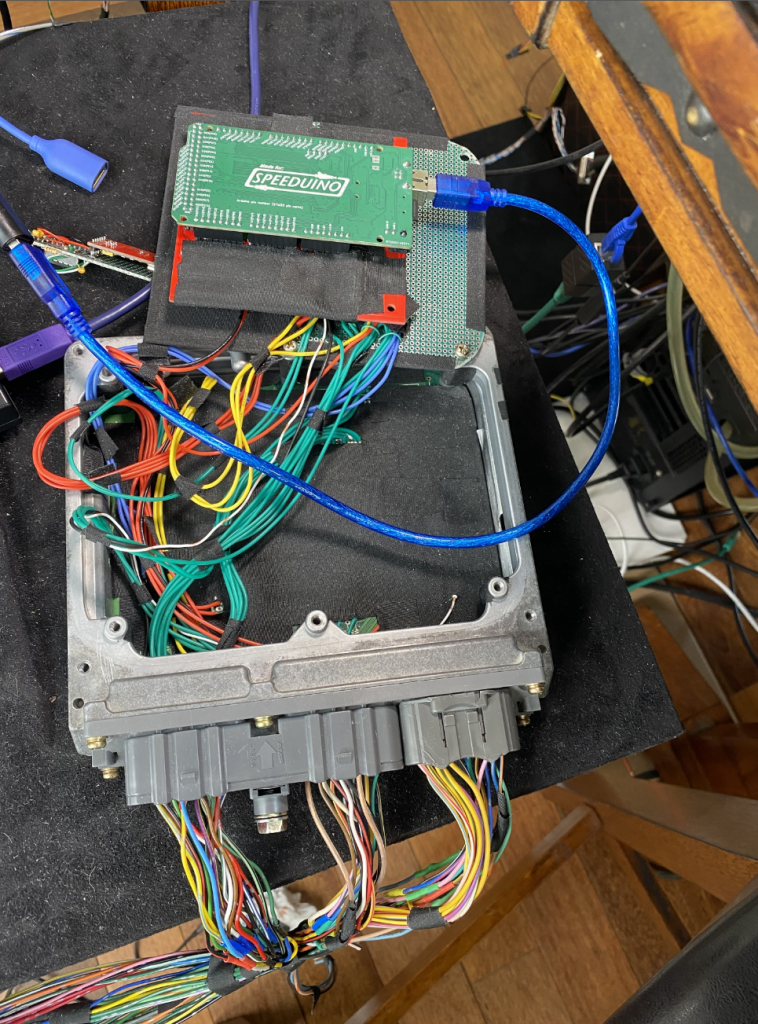

Aquí construimos una ECU con Arduino, no para venderla,
sino para entender lo que una ECU real hace internamente.

Yo te guío paso a paso para que entiendas:

• Por qué usamos Arduino como plataforma didáctica

• Cómo se conectan sensores reales de forma correcta

• Cómo se protegen entradas y salidas

• Cómo se procesan señales en tiempo real

• Qué errores comunes dañan lecturas y generan falsas conclusiones

Este módulo convierte la ECU en:

Un laboratorio de pruebas y diagnóstico en banco

👉 Aquí empiezas a ver lo que normalmente no se ve dentro de una ECU.

• Análisis y toma de decisiones a partir de sensores críticos del motor (IAT, CLT, MAP, TPS y Lambda) ⚙️

  En este módulo entramos en el punto donde la electrónica deja de ser teoría y se convierte en control real del motor. Aquí te explico cómo una ECU interpreta datos, aplica correcciones y toma decisiones en tiempo real para definir cuánto combustible inyectar y cuándo encender la chispa 🔥.

  Analizamos en profundidad los sensores IAT, CLT, MAP, TPS y sonda Lambda, no solo desde su funcionamiento eléctrico, sino desde su impacto directo en:

  • Cálculo preciso de la carga del motor

  • Correcciones por temperatura, altitud y condiciones ambientales 🌡️

  • Enriquecimiento en arranque, aceleración y plena carga

  • Protección del motor frente a mezclas pobres, detonación y sobrecalentamiento

  Te muestro cómo la ECU cruza información entre sensores, qué ocurre cuando uno entrega datos fuera de rango y por qué muchas fallas no aparecen en el escáner, pero sí afectan el rendimiento y la vida del motor 🧠.

  Aprenderás a:

  • Interpretar señales reales y diferenciar fallas eléctricas de fallas mecánicas

  • Entender por qué un motor puede fallar aun sin generar códigos de error

  • Ajustar inyección y encendido con lógica técnica, no por prueba y error

  • Comprender las bases reales de la calibración usada en ECUs programables

  Este módulo marca el momento en que dejas de “revisar sensores” y comienzas a pensar como una ECU, entendiendo el motor como un sistema controlado electrónicamente y basado en principios científicos aplicados al diagnóstico y la optimización 🚀.

• Cómo la ECU define el comportamiento real del motor en cada condición de operación 🧠⚙️

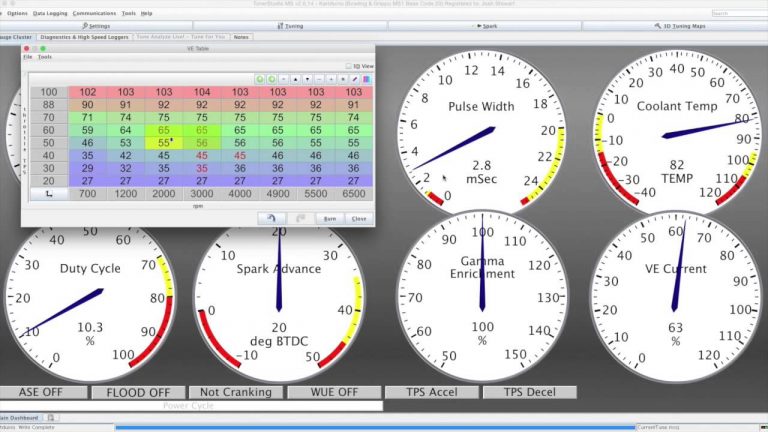

  En este módulo entramos al núcleo de la lógica de una ECU: los mapas. Aquí te explico, paso a paso, cómo una ECU traduce los datos de los sensores en decisiones precisas que determinan potencia, consumo, suavidad y seguridad del motor.

  Aprenderás qué son realmente los mapas de inyección, encendido y AFR, cómo se construyen y por qué no son simples tablas, sino modelos matemáticos que representan el comportamiento del motor en función de la carga y las RPM 📊.

  Analizamos en profundidad:

  • Cómo se estructura un mapa base y por qué nunca se usa “tal cual”

  • La relación entre MAP / TPS / RPM y la cantidad exacta de combustible

  • Cómo el AFR cambia según arranque, ralentí, crucero, aceleración y plena carga

  • La interacción entre mezcla, avance de encendido y eficiencia térmica 🔥

  Te muestro cómo la ECU aplica correcciones dinámicas sobre los mapas:

  • Ajustes por temperatura de aire y motor

  • Compensaciones por voltaje, altitud y respuesta del acelerador

  • Correcciones en lazo abierto y lazo cerrado con sonda Lambda

  También entenderás por qué un mapa “bien hecho” puede:

  • Mejorar el rendimiento sin comprometer la fiabilidad

  • Reducir consumo sin perder respuesta

  • Proteger el motor ante condiciones extremas o errores de sensores 🛡️

  Este módulo no busca que memorices valores, sino que comprendas la lógica detrás de cada ajuste, para que puedas diagnosticar, modificar y validar mapas con criterio técnico, ya sea en una ECU original, programable o en un banco de pruebas.

  Aquí dejas de ver números… y empiezas a leer el comportamiento del motor en los mapas 🚀.

  aire/combustible (AFR) y explora cómo se comporta el motor ante diferentes condiciones. Aquí se integra todo lo aprendido para optimizar el funcionamiento.

• Donde la teoría se valida y los errores aparecen (como en la vida real) ⚙️🧪

  En este módulo llevamos la ECU fuera del papel y del código y la enfrentamos a condiciones reales de operación mediante simulación de motor y pruebas en banco. Aquí es donde se confirma si todo lo aprendido funciona… o si algo necesita corregirse.

  Te enseño cómo reproducir el comportamiento de un motor sin necesidad de instalar la ECU en un vehículo, utilizando señales reales o simuladas de:

  • RPM y sincronización

  • Sensores de carga (MAP / TPS)

  • Temperaturas (IAT, CLT)

  • Señal de sonda Lambda

  Aprenderás a crear escenarios controlados para:

  • Arranque en frío y en caliente

  • Ralentí estable y ralentí inestable

  • Aceleraciones progresivas y bruscas

  • Cambios de carga repentinos

  Analizamos cómo la ECU responde en tiempo real, qué sucede internamente cuando una señal es incorrecta o inconsistente, y cómo identificar:

  • Fallos de lógica en mapas

  • Errores de sincronización

  • Mezclas fuera de rango

  • Avances peligrosos para el motor ⚠️

  También aprenderás a trabajar con logs reales, interpretando gráficas de RPM, AFR, tiempos de inyección y correcciones dinámicas. Esto te permite diagnosticar sin adivinar, basándote en datos, como se hace en entornos profesionales 📈.

  Este módulo te prepara para:

  • Validar una ECU antes de instalarla

  • Detectar fallas sin arriesgar un motor real

  • Ganar criterio técnico para pruebas seguras

  • Trabajar con confianza en bancos de pruebas o sim

• Aprende a leer lo que la ECU “piensa”, no solo lo que el motor hace 📊🧠

  En este módulo entramos en uno de los puntos más importantes del curso: el diagnóstico basado en datos reales, utilizando TunerStudio como herramienta de análisis, no solo como software de configuración.

  Te enseño a interpretar en tiempo real lo que la ECU recibe, procesa y decide, analizando:

  • Señales crudas de sensores (TPS, MAP, IAT, CLT, Lambda, RPM)

  • Valores filtrados vs valores reales

  • Cambios dinámicos bajo distintas condiciones de carga y régimen

  Aprenderás a identificar cuándo un problema no es el sensor, sino:

  • Ruido eléctrico

  • Mala referencia de 5V

  • Fallas de masa

  • Errores de cableado o interferencias ⚡

  Analizamos logs paso a paso para que puedas detectar:

  • Señales incoherentes que no generan códigos de falla

  • AFR fuera de rango sin alertas visibles

  • Correcciones excesivas que indican problemas ocultos

  • Fallas intermitentes difíciles de detectar con escáner

  También aprenderás a:

  • Comparar sensores entre sí para validar lecturas

  • Reconocer patrones normales vs patrones de falla

  • Usar gráficas y tablas para tomar decisiones técnicas

  • Diagnosticar con lógica, no por intuición 🔎

  Este módulo te da la capacidad de pensar como una ECU, entender por qué toma ciertas decisiones y anticiparte a fallas reales de taller, incluso cuando “todo parece estar bien”.

• 🧠 Entiende qué ocurre dentro de la ECU desde el primer arranque ⚙️

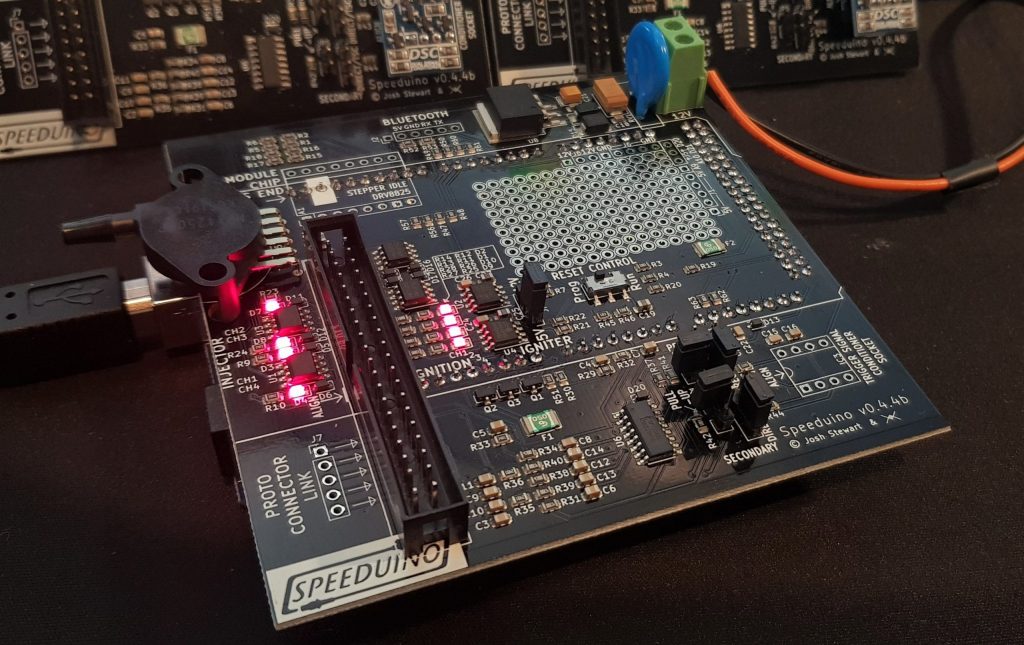

  En este módulo te llevo desde cero por el proceso completo de instalación del firmware Speeduino, explicando no solo cómo hacerlo, sino qué sucede internamente en la ECU en cada paso.

Aprenderás:

• Qué es realmente el firmware y por qué es el “cerebro” de la ECU

• Diferencias entre firmware, hardware y configuración

• Versiones de Speeduino: cuándo usar cada una y por qué

• Preparación correcta del entorno antes de cargar el firmware

Realizamos la carga paso a paso:

• Conexión correcta de la ECU al computador

• Configuración del entorno de programación

• Proceso seguro de flasheo sin riesgo de dañar la placa

• Verificación de carga correcta y primeros chequeos 🧪

Luego pasamos a la configuración inicial crítica, donde muchos fallan:

• Selección del tipo de motor y arquitectura

• Configuración básica de sensores y entradas

• Parámetros iniciales de inyección y encendido

• Comunicación estable con TunerStudio

Te explico:

• Qué parámetros no debes tocar al inicio

• Cuáles sí debes ajustar y por qué

• Errores comunes que impiden que la ECU funcione

• Cómo identificar problemas de firmware vs problemas eléctricos ⚡

Este módulo te da la seguridad para:

• Instalar y reinstalar firmware sin miedo

• Entender por qué una ECU “no conecta” o “no responde”

• Tener una base sólida antes de mapas, pruebas y diagnóstico

Aquí dejamos de “seguir tutoriales” y pasamos a comprender el sistema completo, como lo haría un técnico que domina realmente la ECU desde su núcleo 🔍🚀.

• La diferencia entre una ECU confiable y una que falla ⚡🧠

  En este módulo entramos en una de las áreas más ignoradas pero más críticas de cualquier ECU:
  la alimentación eléctrica, las protecciones y el tratamiento correcto de señales.

  Aquí te explico por qué muchas ECUs “fallan” sin estar dañadas, y por qué los problemas eléctricos generan síntomas que parecen fallas mecánicas.

  Aprenderás:

  • Cómo debe alimentarse realmente una ECU automotriz

  • Diferencia entre alimentación lógica y potencia

  • Reguladores, referencias internas y por qué el 5V es sagrado 🔋

  • Qué ocurre cuando la tensión no es estable

  Protecciones fundamentales:

  • Protección contra inversión de polaridad

  • Protección contra picos y transitorios automotrices

  • Filtrado de ruido eléctrico proveniente de bobinas, alternador e inyectores

  • Qué componentes cumplen estas funciones y por qué existen

  Manejo correcto de señales:

  • Separación de masas: potencia vs sensores

  • Ruteo de señales analógicas y digitales

  • Errores comunes que introducen ruido y lecturas falsas

  • Por qué un sensor “bueno” puede dar datos erróneos

  Te muestro:

  • Cómo identificar fallas eléctricas desde los síntomas en TunerStudio

  • Señales inestables que no generan códigos de error

  • Diferencia entre fallo de sensor, cableado y referencia interna

  • Buenas prácticas que usan las ECUs comerciales 🧪

  Este módulo te da:

  • Criterio eléctrico real de nivel profesional

  • Capacidad para diagnosticar problemas invisibles al escáner

  • Bases sólidas para bancos de prueba y pruebas reales

  • Seguridad para trabajar sin dañar componentes ⚙️

  Después de este módulo, dejas de culpar sensores o software y empiezas a entender la electrónica que sostiene todo el sistema 🔍🚀.

• Ver, entender y analizar la ECU en tiempo real 🧠📡

  En este módulo entramos en algo clave: cómo una ECU se comunica con el mundo exterior
  y cómo tú, como técnico, puedes ver lo que realmente está pasando dentro del sistema.

  Aquí aprenderás:

  • Qué es la comunicación serial y por qué es la base de toda ECU moderna

  • Qué datos envía una ECU y en qué formato

  • Diferencia entre transmisión de datos, comandos y monitoreo

  Comunicación práctica:

  • Comunicación ECU ↔ PC usando serial

  • Introducción a comunicación inalámbrica con Bluetooth

  • Ventajas y limitaciones del monitoreo inalámbrico

  • Latencia, estabilidad y errores comunes de comunicación

  Monitoreo desde el celular:

  • Visualización de sensores en tiempo real 📊

  • RPM, carga, temperatura, AFR y estados internos

  • Qué datos son confiables y cuáles no para diagnóstico

  • Cómo interpretar cambios dinámicos mientras el motor trabaja

  Diagnóstico avanzado:

  • Cómo detectar fallas que no generan códigos de error

  • Identificación de pérdidas de señal o saturaciones

  • Diferenciar un problema de comunicación de una falla real del sistema

  • Casos típicos donde el técnico se equivoca por leer mal los datos

  Te muestro:

  • Cómo usar estas comunicaciones como herramienta de diagnóstico, no solo como “pantalla bonita”

  • Qué información te ayuda realmente a tomar decisiones

  • Qué hacen las ECUs profesionales y por qué

  Este módulo te permite:

  • Entender la ECU como un sistema vivo en tiempo real

  • Analizar el comportamiento del motor mientras ocurre

  • Explicar fallas con argumentos técnicos claros

  • Elevar tu nivel frente a clientes y colegas 🚀

  Después de este módulo, ya no dependes solo del escáner.
  Empiezas a ver el motor desde la lógica de la ECU 📈🔧.

• Control total, seguridad y criterio técnico 🔐⚙️

  En este módulo te enseño algo que muy pocos técnicos entienden bien:
  cómo mantener, proteger y adaptar una ECU sin perder estabilidad ni información crítica.

  Aquí aprenderás:

  • Qué es realmente una actualización de firmware y qué cambia internamente

  • Diferencia entre actualizar, reprogramar y recalibrar

  • Riesgos reales de una mala actualización y cómo evitarlos

  Respaldo y seguridad:

  • Cómo hacer respaldos completos antes de cualquier cambio

  • Qué información nunca debes perder (mapas, calibraciones, offsets)

  • Buenas prácticas para volver atrás sin dañar el sistema

  • Errores comunes que dejan una ECU inutilizable

  Personalización técnica:

  • Adaptación de la ECU según el tipo de motor y aplicación

  • Ajustes finos que no vienen “por defecto”

  • Personalización de entradas, salidas y estrategias

  • Cuándo conviene modificar y cuándo no tocar

  Criterio profesional:

  • Cómo documentar cambios para diagnósticos futuros

  • Mantener coherencia entre firmware, mapas y sensores

  • Por qué dos ECUs iguales pueden comportarse distinto

  • Cómo trabajar de forma ordenada como lo hacen los equipos profesionales

  Aplicación real:

  • Preparar la ECU para pruebas, banco o uso didáctico

  • Dejarla lista para diagnóstico repetible y confiable

  • Evitar pérdidas de tiempo y errores costosos en el taller

  Este módulo te da:

  • Seguridad técnica al trabajar con ECUs

  • Confianza para modificar sin miedo

  • Capacidad de explicar y justificar cada cambio

  • Un enfoque profesional, no experimental 🧩

  Después de este módulo, ya no “pruebas a ver qué pasa”.
  Trabajas con método, respaldo y criterio técnico sólido 🔧📘.

• Integración total, criterio técnico y validación profesional 🏁⚙️

  En este módulo final integramos todo lo aprendido para construir una ECU completamente funcional, organizada y lista para trabajar en banco de pruebas o entornos reales controlados.

  Aquí no hay teoría aislada:
  todo se conecta, se valida y se comprueba.

  Qué harás en este proyecto:

  • Integrar sensores, actuadores, alimentación y protecciones

  • Verificar coherencia entre hardware, firmware y mapas

  • Comprobar comunicación estable con TunerStudio

  • Validar lecturas reales y comportamiento lógico del sistema

  Proceso guiado paso a paso:

  • Revisión completa de conexiones y señales

  • Carga final de firmware y configuración estable

  • Ajuste base de mapas y correcciones

  • Pruebas controladas de funcionamiento

  Validación técnica:

  • Cómo detectar errores antes de que se conviertan en fallas

  • Confirmar que la ECU responde correctamente a cambios de señal

  • Interpretar logs finales como lo hace un profesional

  • Asegurar repetibilidad en las pruebas

  Enfoque profesional:

  • Trabajar con método, no por ensayo y error

  • Documentar el proyecto como referencia futura

  • Preparar la ECU para diagnóstico, enseñanza o banco

  • Entender por qué funciona, no solo que funciona

  Resultado final:

  • Una ECU didáctica totalmente operativa

  • Criterio técnico sólido para diagnóstico avanzado

  • Capacidad real de análisis y explicación

  • Seguridad para trabajar con sistemas electrónicos complejos

  Este módulo no es un experimento.
  Es la demostración de que ahora entiendes una ECU desde adentro 🧠🔧
  y puedes enfrentarte a sistemas reales con conocimiento, no con suposiciones.
